200Lドラム缶・樹脂ドラム缶・IBCコンテナ対応レーザー式液面計通常タイプ/無線タイプ/親機（GDE-CL/GDE-CLW/GDE-W）

GDE-CL（通常タイプ／無線無し／乾電池式）

GDE-CLW（無線タイプ／AC100V or 乾電池式）

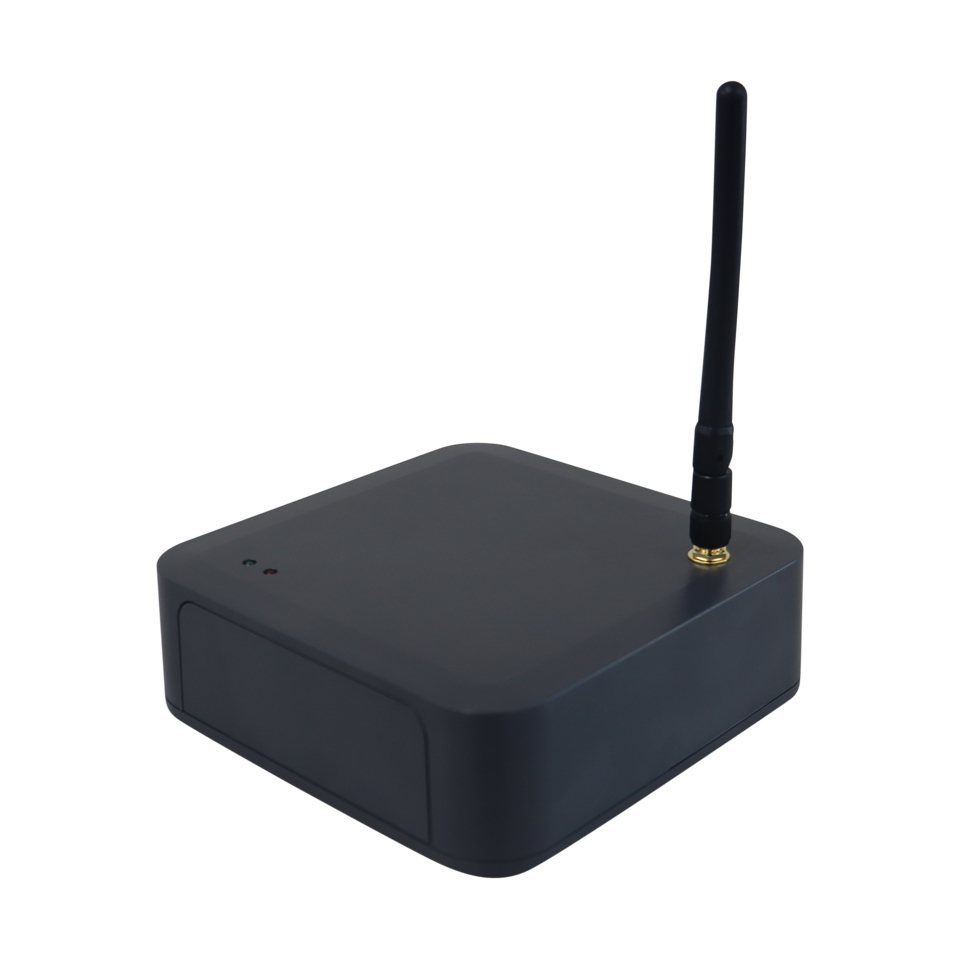

GDE-W（無線タイプ専用親機／AC100V式）

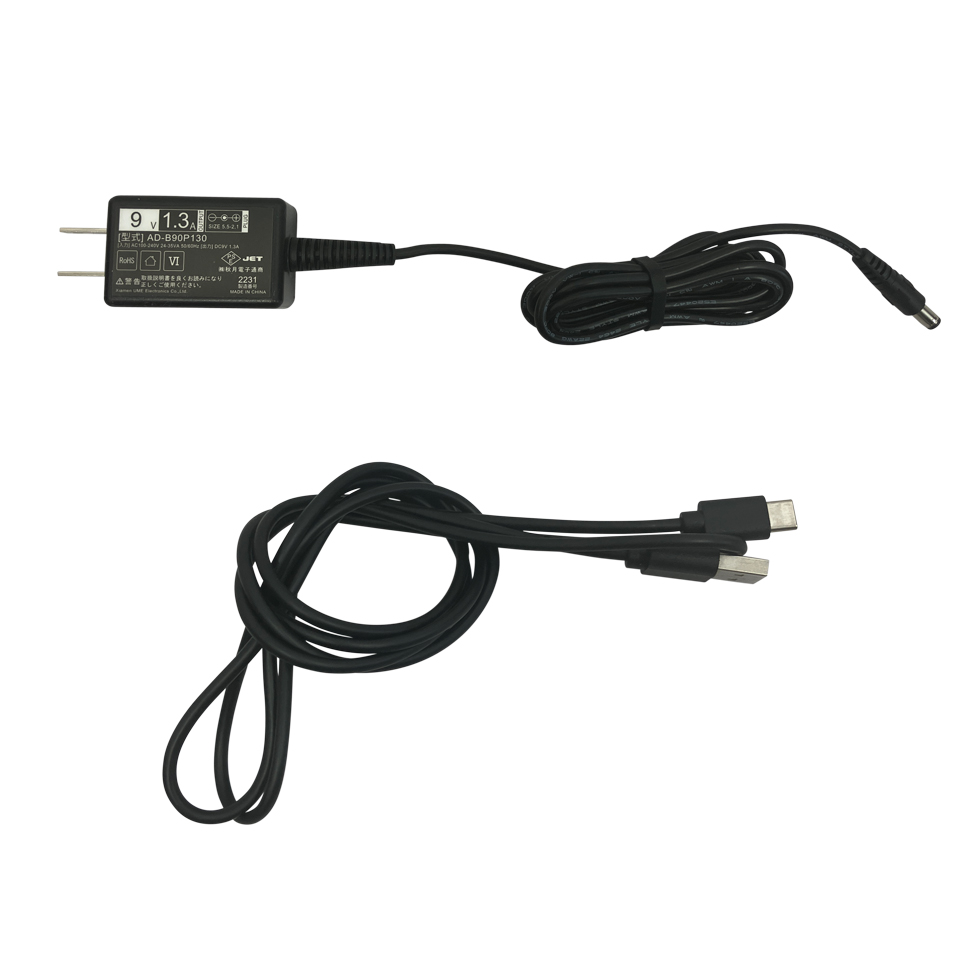

AC100V電源ケーブル（無線タイプ・親機同タイプ）／USBケーブル（親機専用）

商品紹介

容器内の液体を非接触で感知！液晶パネルに残量を表示する液面計
無線タイプと親機利用ならPC専用アプリでリアルタイムに残量を管理！

《200Lドラム缶・樹脂ドラム缶・IBCコンテナ対応レーザー式　液面計》
GDE-CL／通常タイプ・無線無し・乾電池式（オイル・灯油・軽油）※溶剤や薬品などはレーザー感知の観点から不可
GDE-CLW／無線タイプ・AC100V式（オイル・灯油・軽油）※溶剤や薬品などはレーザー感知の観点から不可
GDE-W／無線タイプ専用親機・AC100V式（オイル・灯油・軽油）※溶剤や薬品などはレーザー感知の観点から不可

《メリット》
●容器を傾けたり、覗き込まなくても缶内の液体が満タンなのか空なのかそれぞれの製品で確認できる
●液体移送時に缶内が満タンになったことを確認できる、または空になったことを確認できる
●ドラム缶の場合は小栓に固定するだけで使用可能
●非接触型の為、本体が液体などで汚れにくくなる
●容器内の液体管理が可能
●使用可能液体は低粘度オイル・灯油・軽油
※溶剤や薬品などはレーザー感知の観点から不可

《特長》
●JIS規格200Lドラム缶・樹脂ドラム缶・IBCコンテナ（タンク）（％・L・mm表示可能）、
その他容器でも液体の最大値の高さ設定をおこなえば使用可能（％・mm表示可能／L表示不可）
※％は全体から液体残量率、L（リットル）は残りの液体残量、mmは全体の液体に対しての最下層から残りの高さ
※ドラム缶の小栓（G3/4）取付可能
●「％・L・mm」から単位を選んで液晶パネルに表示（JIS規格200Lドラム缶・樹脂ドラム缶・IBCコンテナ（タンク））
●「％」計測の際の音を鳴らす高さを任意設定可能
●下部に内蔵したレーザーが非接触で液体を感知する
●PC専用アプリでリアルタイムに管理できる
●USB接続された親機へ30秒ごとに液量データを送信
●PC専用アプリ内で最大15台まで管理できる
●本製品は屋内用
※屋外での使用はしないでください
●GDE-CLW（無線タイプ）は乾電池の持続時間は約20時間程度（使用状況・環境によって異なります）

GDE-CL（通常タイプ／無線無し／乾電池式）液晶パネル表示イメージ

GDE-CL（通常タイプ／無線無し／乾電池式）ドラム缶装着イメージ

GDE-CLW（無線タイプ）AC100V電源ケーブル装着イメージ

GDE-W（無線タイプ専用親機）AC100V電源ケーブル・USBケーブル装着イメージ

PC専用専用システムアプリケーション・ソフトウェア「遠隔モニタリングシステム」GDE-CLW/GDE-W　無線タイプ専用

※「GDE-CLW/GDE-W　無線タイプ専用」専用システムアプリケーション・ソフトウェアです。「GDE-CL／通常タイプ・無線無し」は対応しておりません。
※別に「GDE-CLW／無線タイプ専用親機」をご購入頂きました場合でも、「GDE-W／無線タイプ専用親機」を追加でご購入頂きました場合は専用システムアプリケーション・ソフトウェアは対応可能です。
※専用システムアプリケーション・ソフトウェアについてのダウンロード方法につきましては製品付属の取扱説明書を参照してください。（ご購入者様以外には情報開示を行っておりません。）

GDE-W(親機)単体ではご使用いただけません。GDE-CLW(子機)とセットでお買い求めください。PC専用アプリで液体管理されたい場合は、使用缶毎にGDE-CLWをご購入下さい。例：3台のドラム缶で液体管理したい場合、GDE-Wを1台＋GDE-CLWを3台購入する必要があります。

仕様表

オイル用／灯油・軽油用

液面計シリーズ

型式		GDE-CL	GDE-CLW	GDE-W
様式（表示可能内容）		JIS規格200Lドラム缶・樹脂ドラム缶・IBCコンテナ（タンク）（％・L・mm表示可能）／その他容器（％・mm表示可能／L表示不可）※1
使用液体		オイル・灯油・軽油※2
駆動方式		乾電池単3形4本	AC100V電源（推奨）／乾電池単3形4本※3	AC100V電源
使用可能粘度（cP）		3,000
無線機能		無し	有り（子機）	有り（親機）
接続口径		G3/4
温度範囲	動作（℃）	0～40（使用環境による）
温度範囲	保存（℃）	0～60（使用環境による）
液体温度（℃）		0～40
計算方法		非接触型レーザー式
計測位置		設定変更可能
寸法（mm）		φ106×91	φ×106×206（アンテナ部分含む）	122×122×157
接続部材質	本体	–
接続部材質	パッキン	–
質量（kg）		0.45	0.46	0.23

※1 仕様記載以外のその他容器でも液体の最大値の高さ設定をおこなえば使用可能です。但し、％・mm表示可能ですが、L表示不可となります。
※2 廃水・廃液でもご利用頂けますが、溶剤や薬品などを含まないものに限ります。
※3　GDE-CLW（無線タイプ）は乾電池の持続時間は約20時間程度となります。（使用状況・環境によって異なります）
